Thyristorgleichrichter
Diese Gleichrichter von PROMED werden mit ein- oder dreiphasigen Netzanschluss gefertigt und basieren auf der bewährter Thyristortechnik mit digitaler Regelung und Überwachung durch einen Mikroprozessor. Eine Vielzahl von Thyristorgleichrichtern hat im langjährigen Betrieb die höchste Zuverlässigkeit nachgewiesen.
Der in allen Geräten eingesetzte Microcontroller regelt die Ausgangsgrößen und überwacht die Ladekennlinie.
Zusätzliche Funktionen können bei der Projektierung berücksichtigt werden.
Empfohlene Einsatzbereiche
Bahnanlagen, Industrie, Stadtwerke, Verkehrsbetriebe, Kraftwerke |
Gleichrichter – Eingang
Netzspannung | 230V/3x400V +/- 15% |
Netzfrequenz | 50Hz +/- 3% |
Gleichrichter – Ausgang
Nennspannung | 6V – 220V +/- 1% |
Nennstrom | 2,5A – 250A +/- 2% |
Ladekennlinien | IU/IUoU |
Ladespannung | einstellbar |
Allgemein
Schutzart | IP20 – 65 |
Umgebungstemperatur | - 10°C bis 40°C |
Kühlung | natürliche Belüftung |
Störmeldungen | LED und potentialfreie Kontakte |
Farbgebung | RAL 7032 Feinstruktur oder Kundenwunsch |
Die in der Tabelle aufgeführten Gleichrichter stellen nur eine Auswahl dar. Die Grundtypen sind durch die Verwendungsart und Ausführung zu ergänzen.
Beispiel:
E230 G 12/4 S – B1 (Gleichrichter einphasig, Leit- und Sicherungstechnik, Standardausführung)
Typ | Netzeingangs- spannung (V) |
Ausgangsnenn- spannung (V) |
Ausgangs- nennstrom (A) |
Gehäuse- typ |

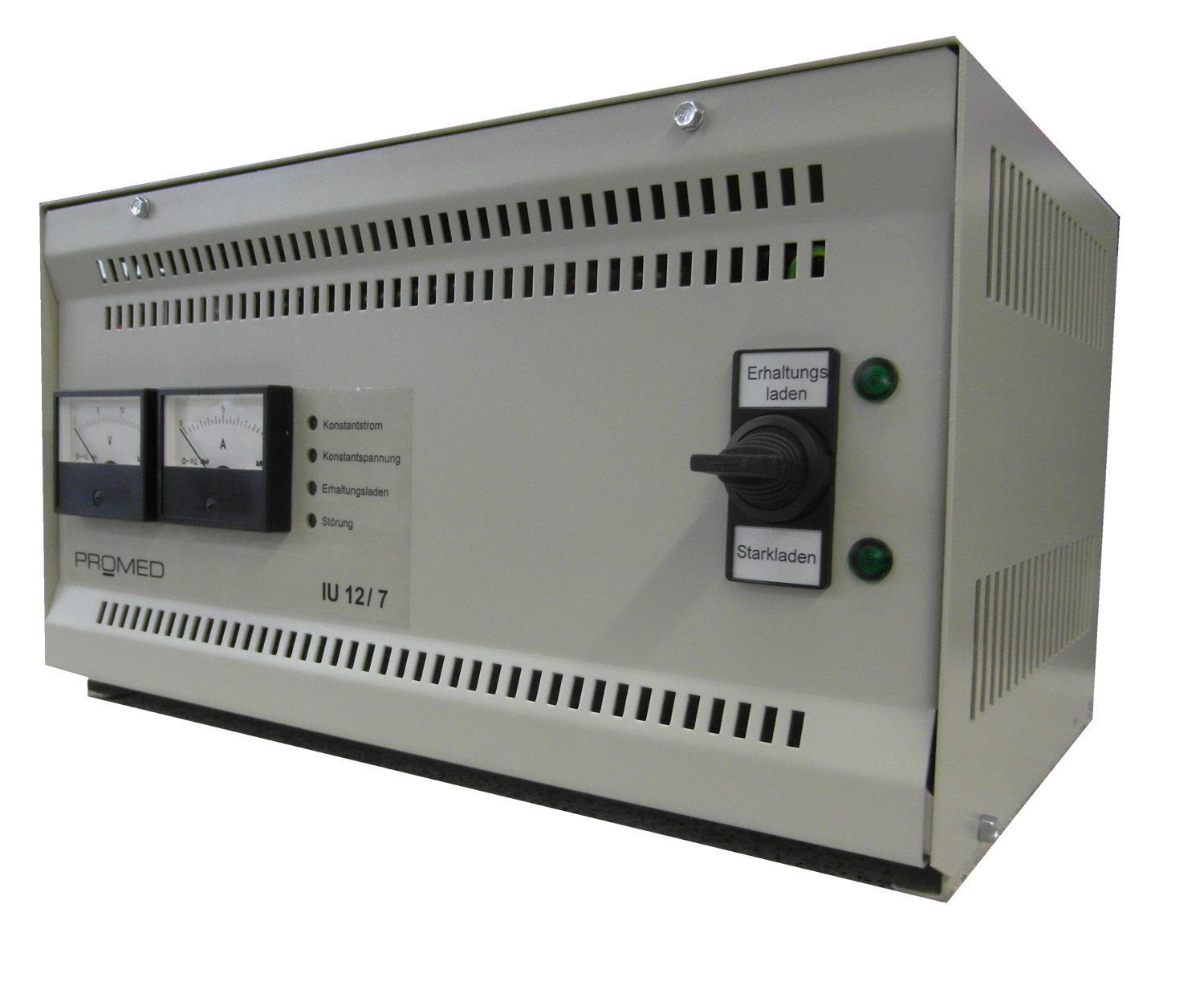

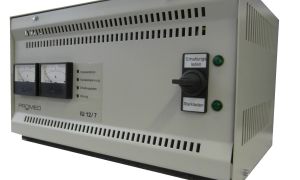

---|---|---|---|---|
E230 G 12/4 | 230 | 12 | 4 | WS1 |
E230 G 12/7 | 230 | 12 | 7 | WS1 |
E230 G 12/10 | 230 | 12 | 10 | WS1 |
E230 G 12/16 | 230 | 12 | 16 | WS1 |
E230 G 12/20 | 230 | 12 | 20 | WS2 |
E230 G 12/25 | 230 | 12 | 25 | WS2 |
E230 G 12/40 | 230 | 12 | 40 | WS2 |
E230 G 24/4 | 230 | 24 | 4 | WS1 |
E230 G 24/7 | 230 | 24 | 7 | WS1 |
E230 G 24/10 | 230 | 24 | 10 | WS1 |
E230 G 24/16 | 230 | 24 | 16 | WS2 |
E230 G 24/20 | 230 | 24 | 20 | WS2 |
E230 G 24/25 | 230 | 24 | 25 | WS2 |
E230 G 24/40 | 230 | 24 | 40 | S0764 |
E230 G 34/4 | 230 | 34 | 4 | WS1 |
E230 G 34/7 | 230 | 34 | 7 | WS1 |
E230 G 34/10 | 230 | 34 | 10 | WS1 |
E230 G 34/16 | 230 | 34 | 16 | WS2 |
E230 G 34/20 | 230 | 34 | 20 | S0764 |
E230 G 34/25 | 230 | 34 | 25 | S0764 |
E230 G 36/4 | 230 | 36 | 4 | WS1 |
E230 G 36/7 | 230 | 36 | 7 | WS1 |
E230 G 36/10 | 230 | 36 | 10 | WS1 |
E230 G 36/16 | 230 | 36 | 16 | WS2 |
E230 G 36/25 | 230 | 36 | 25 | WS2 |
E230 G 36/40 | 230 | 36 | 40 | S0764 |
E230 G 48/4 | 230 | 48 | 4 | WS1 |
E230 G 48/7 | 230 | 48 | 7 | WS1 |
E230 G 48/10 | 230 | 48 | 10 | WS1 |
E230 G 48/16 | 230 | 48 | 16 | WS2 |
E230 G 48/20 | 230 | 48 | 20 | S0764 |
E230 G 48/25 | 230 | 48 | 25 | S0764 |
E230 G 60/4 | 230 | 60 | 4 | WS1 |
E230 G 60/7 | 230 | 60 | 7 | WS1 |
E230 G 60/10 | 230 | 60 | 10 | WS1 |
E230 G 60/16 | 230 | 60 | 16 | WS2 |
E230 G 60/20 | 230 | 60 | 20 | S0764 |
E230 G 60/25 | 230 | 60 | 25 | S0764 |
E230 G 110/10 | 230 | 110 | 10 | WS2 |
E230 G 136/10 | 230 | 136 | 10 | WS2 |
E230 G 136/16 | 230 | 136 | 16 | S0764 |
E230 G 136/20 | 230 | 136 | 20 | S0764 |
Abweichende Konfigurationen oder Parameter werden auf Anfrage berücksichtigt!
Die in der Tabelle aufgeführten Gleichrichter stellen nur eine Auswahl dar. Die Grundtypen sind durch die Verwendungsart und Ausführung zu ergänzen.
Beispiel:
D400 G 24/60 S – B2 (Gleichrichter dreiphasig, Leit- und Sicherungstechnik, Gegenzelle)
Typ | Netzeingangs- spannung (V) |
Ausgangsnenn- spannung (V) |
Ausgangs- nennstrom (A) |
Gehäuse- typ |

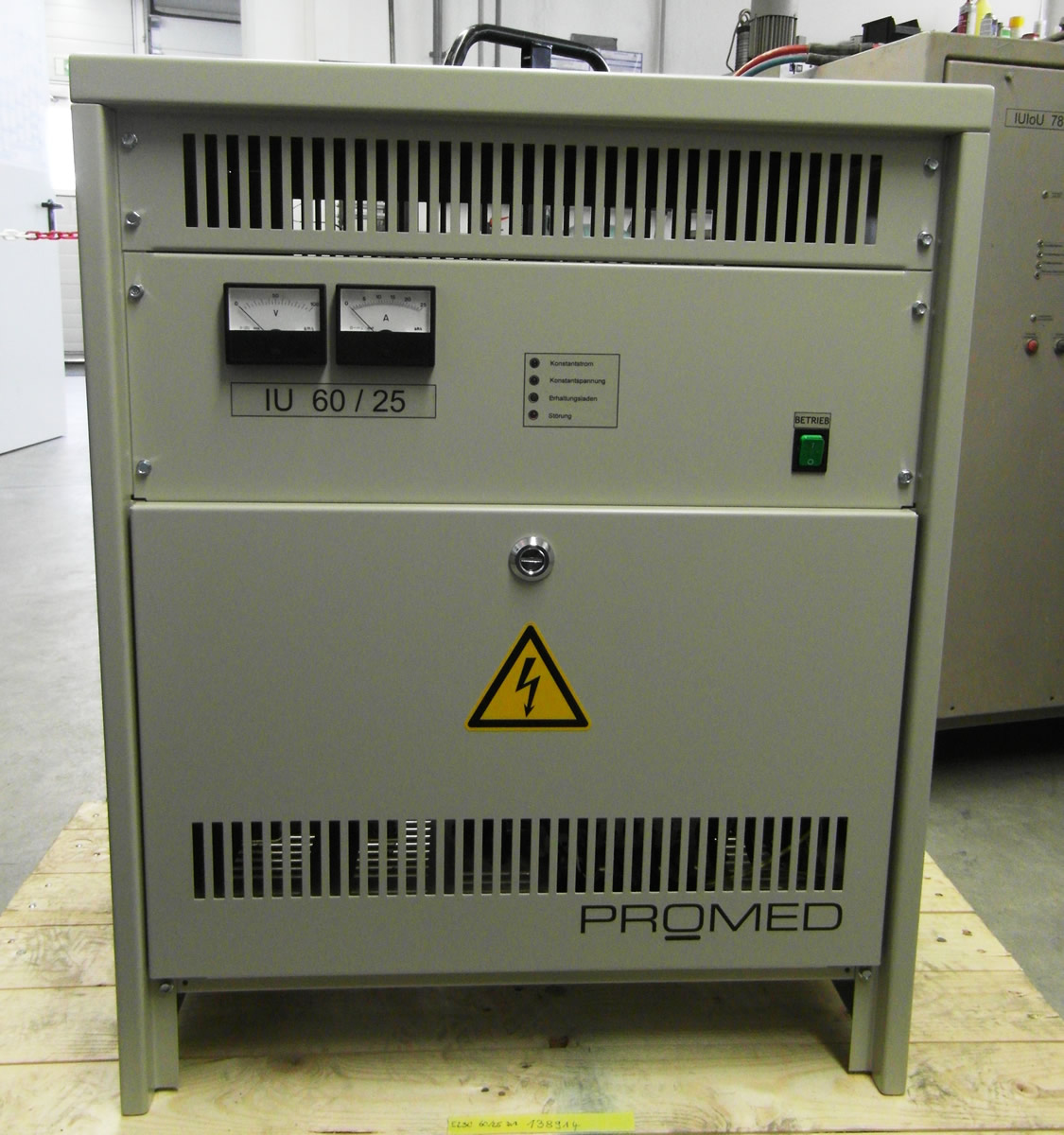

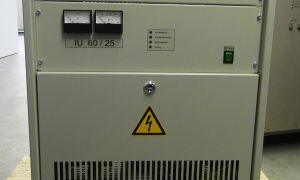

---|---|---|---|---|
D400 G 24/60 | 400 | 24 | 60 | S0964 |
D400 G 24/80 | 400 | 24 | 80 | S0964 |
D400 G 24/100 | 400 | 24 | 100 | S0964 |
D400 G 24/160 | 400 | 24 | 160 | S1276 |
D400 G 24/200 | 400 | 24 | 200 | S1276 |
D400 G 34/10 | 400 | 34 | 10 | WS2 |
D400 G 34/16 | 400 | 34 | 16 | WS2 |
D400 G 34/20 | 400 | 34 | 20 | S0764 |
D400 G 34/25 | 400 | 34 | 25 | S0764 |
D400 G 34/40 | 400 | 34 | 40 | S0964 |
D400 G 34/60 | 400 | 34 | 60 | S0964 |
D400 G 34/100 | 400 | 34 | 100 | S0964 |
D400 G 36/10 | 400 | 36 | 10 | WS2 |
D400 G 36/16 | 400 | 36 | 16 | WS2 |
D400 G 36/20 | 400 | 36 | 20 | S0764 |
D400 G 36/25 | 400 | 36 | 25 | S0764 |
D400 G 36/40 | 400 | 36 | 40 | S0764 |
D400 G 36/60 | 400 | 36 | 60 | S0964 |
D400 G 36/100 | 400 | 36 | 100 | S0964 |
D400 G 48/10 | 400 | 48 | 10 | WS2 |
D400 G 48/16 | 400 | 48 | 16 | WS2 |
D400 G 48/20 | 400 | 48 | 20 | S0764 |
D400 G 48/25 | 400 | 48 | 25 | S0764 |
D400 G 48/40 | 400 | 48 | 40 | S0764 |
D400 G 48/60 | 400 | 48 | 60 | S0964 |
D400 G 48/100 | 400 | 48 | 100 | S1266 |
D400 G 60/10 | 400 | 60 | 10 | WS2 |
D400 G 60/16 | 400 | 60 | 16 | WS2 |
D400 G 60/20 | 400 | 60 | 20 | S0764 |
D400 G 60/25 | 400 | 60 | 25 | S0764 |
D400 G 60/40 | 400 | 60 | 40 | S0764 |
D400 G 60/60 | 400 | 60 | 60 | S0966 |
D400 G 60/80 | 400 | 60 | 80 | S1266 |
D400 G 60/100 | 400 | 60 | 100 | S1266 |
D400 G 60/150 | 400 | 60 | 150 | S1576 |
D400 G 60/200 | 400 | 60 | 200 | S1576 |
D400 G 110/10 | 400 | 110 | 10 | WS2 |
D400 G 110/16 | 400 | 110 | 16 | WS2 |
D400 G 110/20 | 400 | 110 | 20 | S0764 |
D400 G 110/25 | 400 | 110 | 25 | S0966 |
D400 G 110/40 | 400 | 110 | 40 | S0966 |
D400 G 110/60 | 400 | 110 | 60 | S0966 |
D400 G 136/10 | 400 | 136 | 10 | WS2 |
D400 G 136/16 | 400 | 136 | 16 | WS2 |
D400 G 136/20 | 400 | 136 | 20 | S0764 |
D400 G 136/25 | 400 | 136 | 25 | S0764 |
D400 G 136/40 | 400 | 136 | 40 | S0966 |
Abweichende Konfigurationen oder Parameter werden auf Anfrage berücksichtigt!

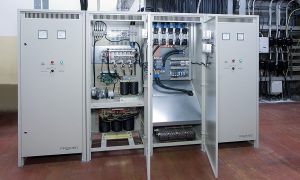

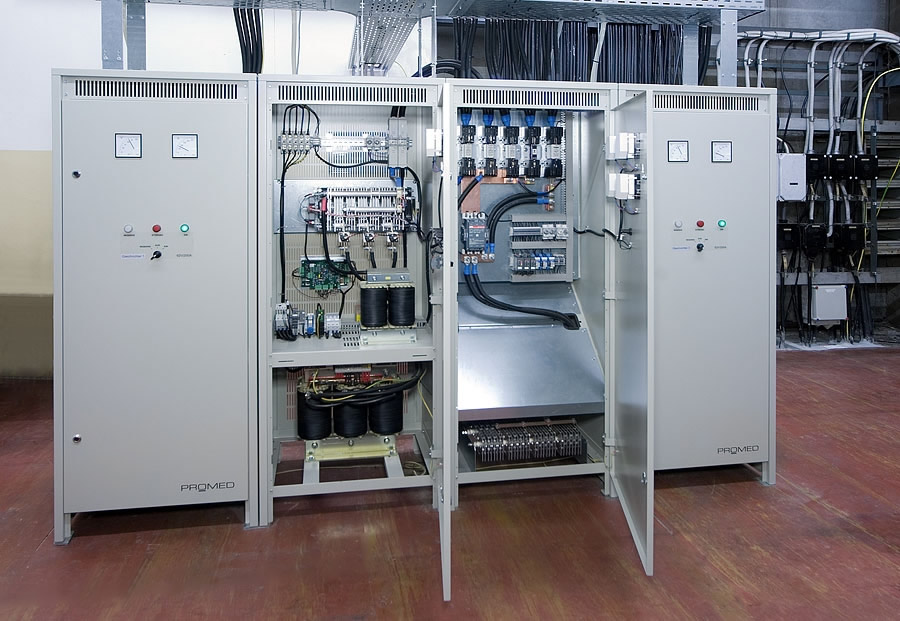

Sämtliche Gleichrichter können auch als Doppelgleichrichter ausgeführt werden. Auch unterschiedliche Ausgangsspannungen und Ströme in einem Schrank sind möglich. Die aufgeführten Doppelgleichrichter stellen nur eine Auswahl dar. Die Grundtypen sind durch die Verwendungsart und Ausführung zu ergänzen.
Beispiele:
DE230 G 24/10 S - B2 (Doppelgleichrichter einphasig, Leit- und Sicherungstechnik, Gegenzelle)
DD400 G 24/60 S – B1 (Doppelgleichrichter dreiphasig, Leit- und Sicherungstechnik, Standardausführung)
Typ | Netzeingangs- spannung (V) |
Ausgangsnenn- spannung (V) |
Ausgangs- nennstrom (A) |
Gehäuse- typ |
---|---|---|---|---|
DE230 G 12/10 | 230 | 12 | 2 x 10 | S1266 |
DE230 G 24/10 | 230 | 24 | 2 x 10 | S1266 |
DE230 G 34/16 | 230 | 34 | 2 x 16 | S1266 |
DE230 G 36/16 | 230 | 36 | 2 x 16 | S1266 |
DE230 G 48/20 | 230 | 48 | 2 x 20 | S1266 |
DE230 G 60/10 | 230 | 60 | 2 x 10 | S1266 |
DE230 G 136/10 | 230 | 136 | 2 x 10 | S1266 |
Typ | Netzeingangs- spannung (V) |
Ausgangsnenn- spannung (V) |
Ausgangs- nennstrom (A) |
Gehäuse- typ |
---|---|---|---|---|
DD400 G 24/60 | 400 | 24 | 2 x 60 | S1566 |
DD400 G 34/16 | 400 | 34 | 2 x 16 | S1266 |
DD400 G 36/16 | 400 | 36 | 2 x 16 | S1266 |
DD400 G 48/25 | 400 | 48 | 2 x 25 | S1266 |
DD400 G 60/25 | 400 | 60 | 2 x 25 | S1266 |
DD400 G 60/60 | 400 | 60 | 2 x 60 | S1566 |
DD400 G 60/100 | 400 | 60 | 2 x 100 | S1566 |
DD400 G 110/10 | 400 | 110 | 2 x 10 | S1266 |
DD400 G 136/10 | 400 | 136 | 2 x 10 | S1266 |
Abweichende Konfigurationen oder Parameter werden auf Anfrage berücksichtigt!
Die Gehäuseabmessungen richten sich im Wesentlichen nach der benötigten Batteriekapazität, der vorgesehenen Kabeleinführung, den örtlichen Gegebenheiten sowie weiteren Faktoren, die für den speziellen Fall abzustimmen sind.
Die aufgeführten Grundtypen stellen nur Beispiele und eine Auswahl dar und sind durch die Verwendungsart und Ausführung zu ergänzen.
Beispiele:
KE230 G 60/10 S – B1 (Kombi – Gleichrichter einphasig, Leit- und Sicherungstechnik, Standardausführung)
KD400 G 60/25 S – B2 (Kombi – Gleichrichter dreiphasig, Leit- und Sicherungstechnik, Gegenzelle)
Typ | Netzeingangs- spannung (V) |
Ausgangsnenn- spannung (V) |
Ausgangs- nennstrom (A) |
Gehäuse- typ |
Batterie- kapazität (Ah) |
---|---|---|---|---|---|
KE230 G 60/10 | 230 | 60 | 10 | S1576 | 24 |
KE230 G 60/25 | 230 | 60 | 25 | S1576 | 50 |
KE230 G 80/3 | 230 | 80 | 3 | S1576 | 20 |
Typ | Netzeingangs- spannung (V) |
Ausgangsnenn- spannung (V) |
Ausgangs- nennstrom (A) |
Gehäuse- typ |
Batterie- kapazität (Ah) |
---|---|---|---|---|---|
KD400 G 60/40 | 400 | 60 | 40 | S1866 | 85 |
KD400 G 108/30 | 400 | 108 | 30 | S2076 | 60 |
KD400 G 216/20 | 400 | 216 | 20 | S2076 | 50 |
Abweichende Konfigurationen oder Parameter werden auf Anfrage berücksichtigt!
